TDG螺旋计量称使用说明

TDG系列微机调速螺旋电子秤,是由调速稳流螺旋和恒速计量螺旋构成,采用优质无逢钢管精心制造,全封闭锁风效果好。TDG-2W型螺旋喂料机进出料口中心距可达10m,根据工艺要求任意选定,倾角一般在300以下。TDG-2J型计量螺旋秤进出料口中心之后有1200、1600、2000、2500mm四种规格,一般情况下应控制在2.0米以内。本计量系统设计合理,工艺先进,结构紧凑,性能优良,精度高,同时采用微机控制系统,使得该产品计量准确,操作方便适应性好。是水泥,煤炭,化工,矿山,冶金,粮食及其他行业无粘性粉状及小颗粒物料计量,喂料和配料使用的一种较为理想的计量设备。本设备由秤体和仪表俩部分组成,秤体由调速螺旋输送机,恒速计量螺旋秤体俩部分组成。 二、额定给料量的计算方法

额定给料量由下列决定:

Q=60π/4(D2-d2)(s-δ)nφ.c.γ 式中:Q—额定给料量(t/h) D—螺旋叶片直径(m) d—螺杆直径(m) S—螺距(m)

δ—螺旋叶片厚度(m)

n—螺旋转速(r/min) C—倾斜系数 φ—物料填冲系数 γ—物料密度

三、主要性能指标

a) 静态计量误差: ≤0.25% b)

动态累计误差: ≤1% c)

控制准确度: 优于1% d)

灵敏度: 优于0.1% e)

给料量: 0.5

f)电源: AC380V+10% 50HZ+1HZ

g)功率: 0.75—7.5KW(因规格不同而异)

h)使用环境温度: —10℃ — +40℃ i)

湿度: 5%—90% j)

压力: 常压

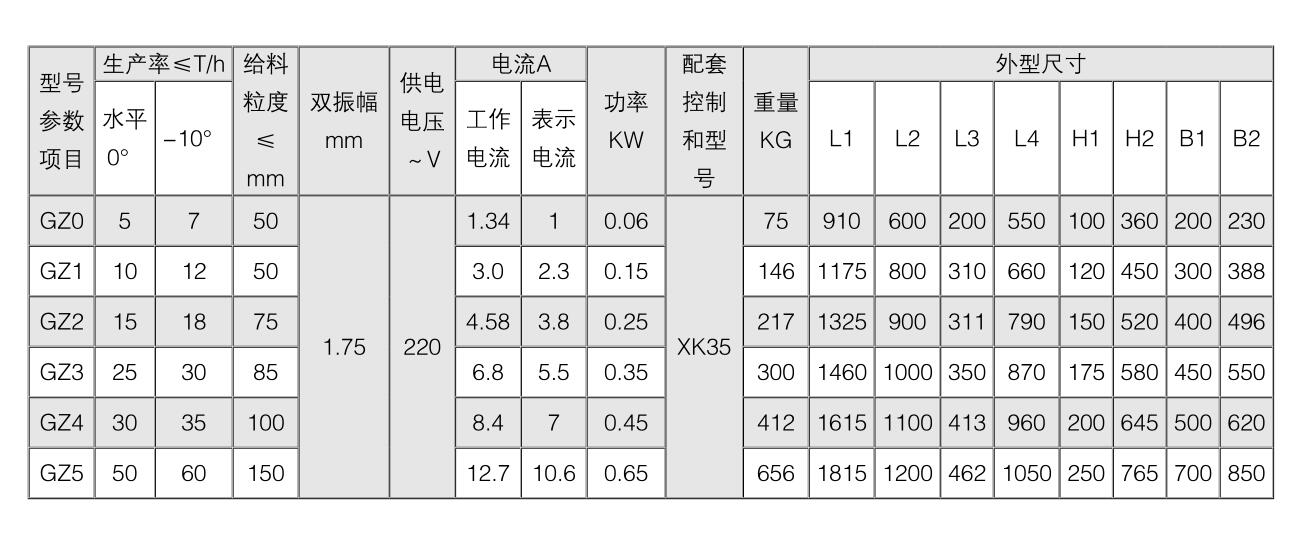

四、 设备技术参数


TDG螺旋计量称使用说明

五、 使用条件

a) 环境温度范围: 仪表0-40℃ 秤体-20℃-55℃

b) 相对湿度: 仪表≤85% 秤体≤90%

c) 对被计量的物料要求:无粘性颗粒直径小于2毫米的粉状物料。如水泥,水泥生料,煤粉,粉煤灰,黄沙等。

六、 工作原理

螺旋秤体以恒定速度运行时,若皮重等于零,其输送物料流量对应等于螺旋输送管内的物料流量。

TDG列螺旋计量秤体分上下二部分,上部为调速喂料螺旋,根据电脑的指令定量调节喂料。下部为恒速计量螺旋,是秤体的计量部分。以十字簧片为支点悬臂式称量结构,安装有荷重传感器。正常工作时,计量螺旋转动带动物料通过计量筒,由于物料的重力作用,压力传感器受力输出电压信号。信号大小与物料的流量成正比,由仪表通过采样计数和累加计算。即能显示物料的瞬时流量和累计量。另一方面瞬时流量与给定量比较,偏差经PI数字调节运算后输出调节信号,通过调速控制仪控制调速电机的转速,以达到定量给料的目的。

详情请致电潍坊企田电子获得更多信息。0536-3218659,13256364229,13256366563
